Mágneses ajtó UP 500x800 mm

Revíziós ajtó a burkolólap alá – szerelési folyamat PDF

Műszaki adatlap

Szállító:

MAGSY, s.r.o. /Kft./
Holešovská 457
763 16 Fryšták
magsy@magsy.cz
Cégjegyzékszám: 26230224

RD-AL/S Burkolat alatti ellenőrző ajtó

Alapvető anyagösszetétel

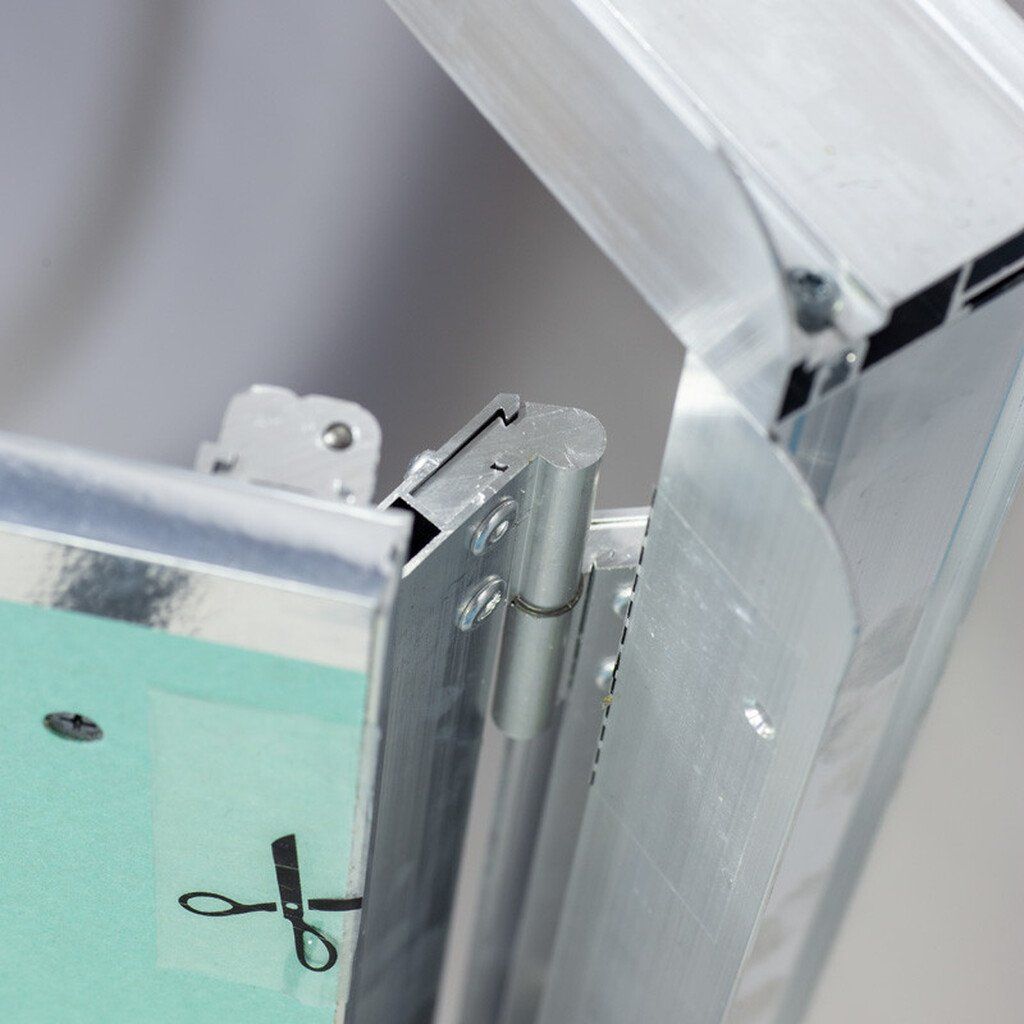

Keret és pánt - alumíniumötvözet - EN AW 6060 T66, Tűrések EN 755-9
Ajtószárny - impregnált építési gipszkarton lap (Knauf GREEN 12,5)
Mágnesek - anizotróp ferrit mágnes (állítható magasság)

Műszaki paraméterek

Méretsorozat mm-ben - 400x600, 400x750, 400x800, 500x660, 500x800, 500x900, 500x990, 600x600, 600x750, 600x800, 600x900.

Az ügyfél kérésére más méretű ajtók is gyárthatók.
Nagyobb ellenőrző nyílásokhoz is alkalmas - 6000 cm² felületig

A termék felhasználása

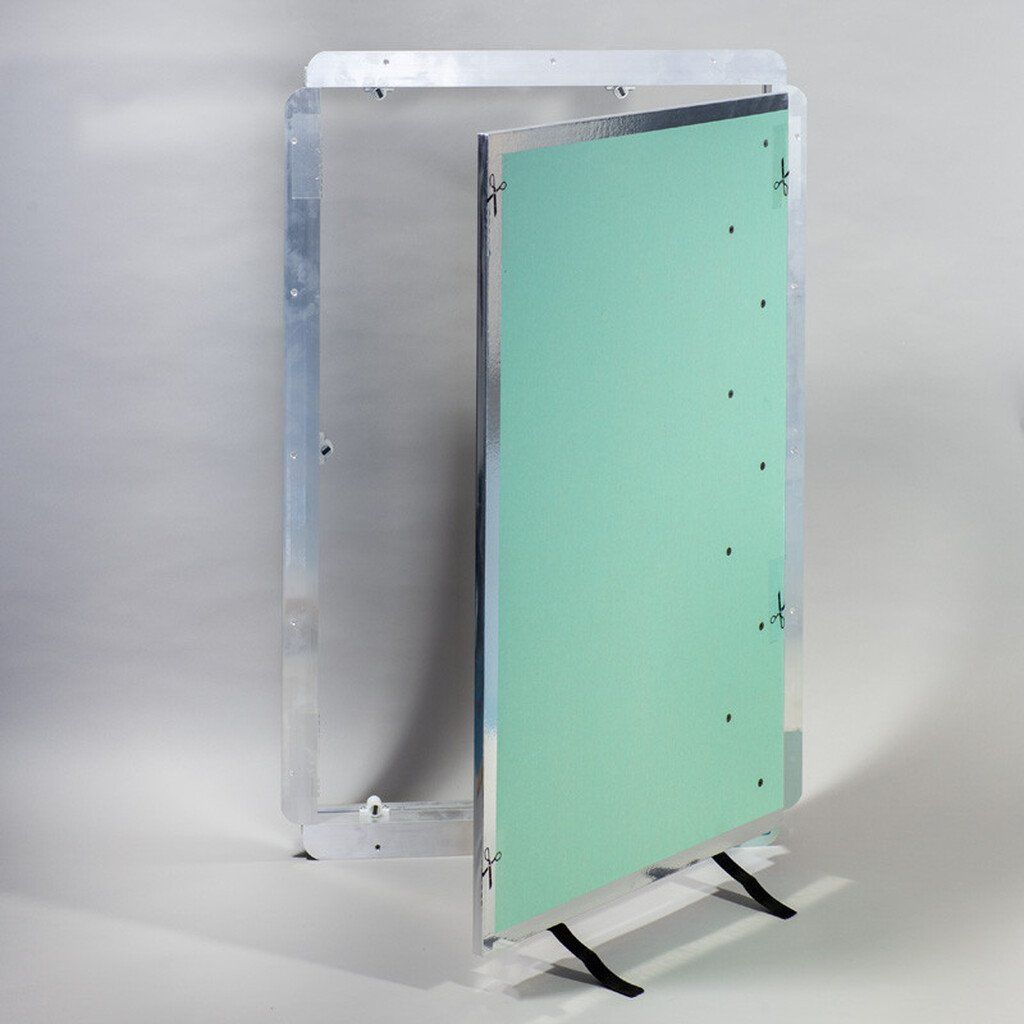

A burkolat alatti ellenőrző ajtó fali ellenőrző nyílások fedésére szolgál, ahol ragasztott kerámia burkolólapos kivitel a további követelmény. Olyan helyekre szerelhető, ahol hozzáférés szükséges az ellenőrzéshez vagy a szerelésekhez. Gipszkarton rendszerekbe vagy szilárd falazatokba (YTONG rendszer stb.) történő beépítésre szolgál. A külső keretet a megfelelő kötőelemek segítségével rögzítjük az ellenőrző nyílásban, és a nyitható, Al ötvözetből készült pántokon nyugvó gipszkarton lap lehetővé teszi az épületszerkezetek mögött található vezetékekhez való hozzáférést. A beépítést követően kerámia burkolattal látjuk el az ajtót.

A mágneses ajtó nem alkalmas tűzszakaszok vagy menekülési utak határolására.

TELJESÍTMÉNYNYILATKOZAT száma: E01b

RD-AL/S Burkolat alatti ellenőrző ajtó

(1) Termékazonosító kód: E01b termékcsoport

(2) Katalógus jelölés: E01b RD-AL/S ELLENŐRZŐ AJTÓ

(3) A termék felhasználása: A burkolat alatti ellenőrző ajtó ellenőrző nyílászáró összeállításához szolgál szerelési segédeszközként, ott, ahol ragasztott kerámia burkolólapos kivitel a további követelmény.

(4) Szállító: MAGSY, s.r.o./Kft./, Holešovská 457, 763 16 Fryšták

Nyilatkozat:

Kijelentjük, hogy a feltüntetett termékre nem létezik harmonizált szabvány - a termék nem tartozik a CPR (Construction product regulation) hatálya alá.

Kijelentjük, hogy a termék tulajdonságai megfelelnek a biztonsági és minőségi követelményeknek. Megfelelnek a Tt. 102/2001. számú, 2001. február 22-i, az általános termékbiztonságról és egyes törvénymódosításokról szóló többszörösen módosított törvény (Általános termékbiztonsági törvény) hatályos szövegéből következő követelményeknek.

(9) Bejelentett teljesítmény:

TANÚSÍTVÁNY - Száma: J-32-20545-13, 32-9477. számú Záró jegyzőkönyv

Az alapvető jellemzőket és műszaki paramétereket a műszaki adatlap tartalmazza.

A teljesítménynyilatkozatban részt vevő akkreditált személy:
STROJÍRENSKÝ ZKUŠEBNÍ ÚSTAV, s. p.
Pobočka Jablonec nad Nisou /GÉPIPARI VIZSGÁLÓ INTÉZET. állami vállalat Jablonec nad Nisou-i Kirendeltsége/
Tovární 5, 466 21 Jablonec nad Nisou

A teljesítménynyilatkozat elválaszthatatlan része a műszaki adatlap.
Jelen teljesítménynyilatkozatot a (4) pontban feltüntetett szállító kizárólagos felelősségével adtuk ki.
