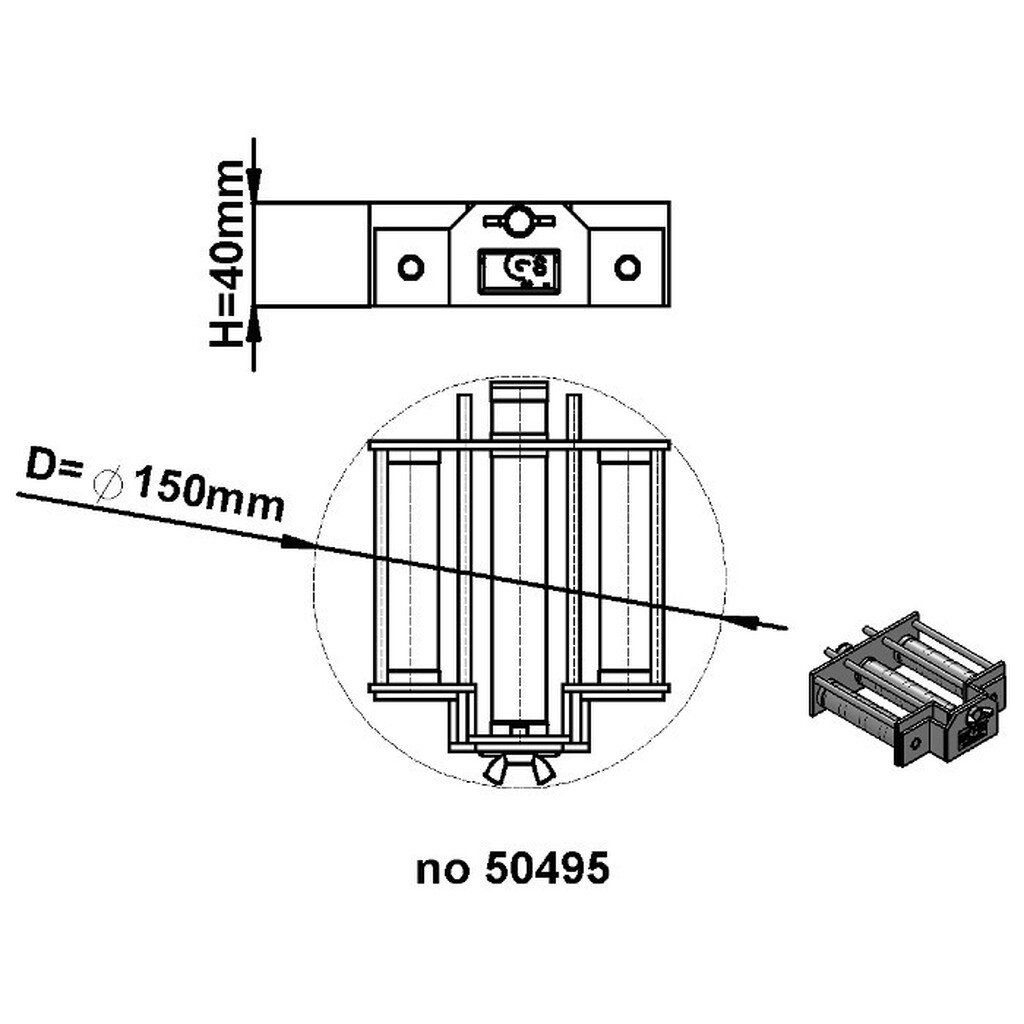

Mágnes fröccsöntő gép tölcsérhez (hőállóság 120 °C-ig), átmérő 150mm

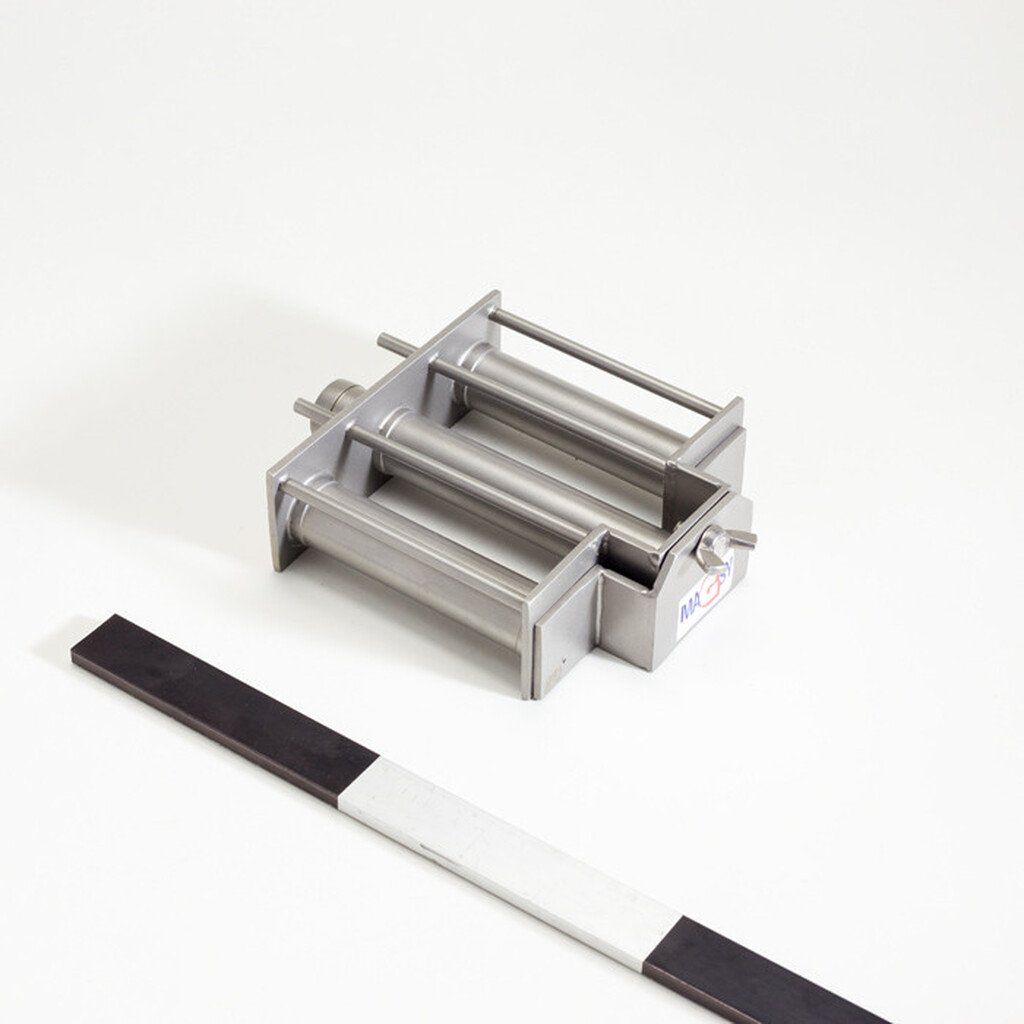

A tartálymágnes (néha mágneses rácsnak is nevezik) kizárólag ipari felhasználásra készült, biztosítja a száraz keverékek tökéletes tisztítását a ferromágneses szennyeződésektől (a ferromágneses szennyeződések alatt a teljesen mágneses fémeket értjük, mint például a vas, nikkel, kobalt és a vasat tartalmazó ötvözetek nem paramágneses, nagyon finommágneses anyagokat). Úgy tervezték, hogy kör alakú tartályokban használható legyen, hogy tökéletesen kövesse a későbbi technológiai berendezések bemenetét.

A megfelelő működéshez a tisztítandó keveréknek (az anyagnak, amelyet a mágneses rácsra öntünk) a következőknek kell lennie:

·         homogén,

·         száraz, jó terítési tulajdonságokkal, hogy megakadályozza az eltömődést (torlódást), lásd alább.

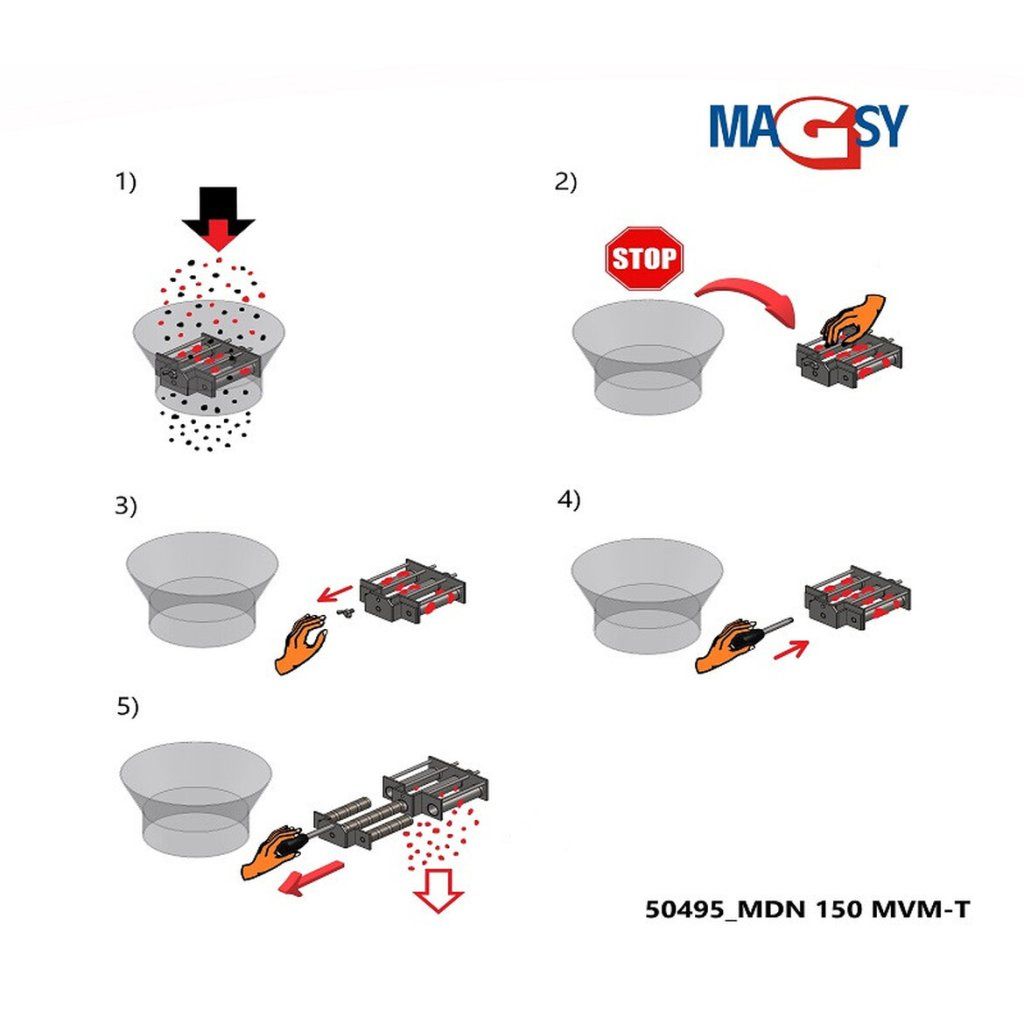

A tartálymágnes (mágneses rács) csak nem folyamatos üzemben használható (kézi tisztítása során a tisztítandó anyag áramlását le kell állítani). Csak függőleges tartályokba szerelhető, a csőnek vízszintesnek kell lennie (amennyiben a függőleges beszerelés nem lehetséges, ne használja ezt a terméket, és vegye fel velünk a kapcsolatot, hogy másik tartálymágnest vagy más mágneses szeparátort találjunk, vagy hogy megerősítsük a használatra való alkalmasságát) pl. az élelmiszeriparban, vegyiparban, műanyagiparban, mezőgazdaságban, hulladékfeldolgozó iparban az építőanyagiparban lásd a megfelelő anyagok listáját alább.

A tartálymágnest a technológia védelmének előfokozataként használják, hogy a fém ferromágneses szennyeződések ne kerüljenek a berendezésekbe, amelyek károsíthatják azokat, például malomkések, zúzógépek, regranulációs és granulációs vonal fúvókái, fröccsöntő fúvókák, extrudáló padok, préspadok, selejtezőberendezések, finomsziták, kerámia préspadok, üvegprések stb. Bárhol, ahol az anyagot a technológia előtt egy tartályba gyűjtik. A keverék lehető legtisztábbra történő tisztítására is használható, ahol a rostélyt a gyártási folyamat végén, közvetlenül a csomagolás, kiszállítás előtt helyezik el, hogy a gyártóüzem további műveletei során (pl. a termékek kézi csomagolásakor a segédtrágyákon keresztül) ne legyen többé szennyeződés fémes ferromágneses anyaggal. Ebben az esetben, ajánlott a tisztított anyag zárt csomagolásban vagy más zárt tartályban történő azonnali lezárása. A tökéletesen kialakított mágneses körnek és a táguló köracél által létrehozott szitáló labirintusnak köszönhetően a ferromágneses szennyeződések nagyfokú felfogása érhető el (kérjük, olvassa el alább részletesen, hogy milyen ferromágneses fémes szennyeződéseket képes felfogni ez a mágneses rács).

A tisztítandó anyag szemcsemérete (frakciója, mérete) legfeljebb 3 mm (3x3x3 mm) átmérőjű, szabályos alakú lehet, az anyagnak jól folyósnak, száraznak, nem ragadósnak és csomómentesnek kell lennie, hogy elkerülhető legyen a mágnesrács eltömődése az anyaggal. Alacsony nedvességtartalommal kell rendelkeznie, és minimális tapadásnak kell lennie a részecskék és a felületek között. Nem rendelkezhet olyan tulajdonságokkal, hogy ívesedik (egységes egységekben összecsomósodik) és spontán visszamarad, és így megakadályozza a szabad áramlást a mágnesen keresztül a tartályba. Ilyen (nem jól áramló) anyagok például a nedves, olajos anyagok, de olyan anyagok is, amelyek első látásra szárazak, látszólag jól áramlónak tűnnek, de természetes tulajdonságuk, hogy nem áramlanak jól. Ilyen például a sima, nagyon finomra őrölt liszt vagy a különböző nagyon finomra őrölt keményítők. Az alábbiakban felsoroljuk azokat az általunk ajánlott anyagokat, amelyek szakmai véleményünk és tapasztalatunk szerint alkalmasak arra, hogy ezen a mágnesen keresztül a tartályba (mágneses rostélyba) juttassák (tisztítsák) (kérjük, vegye figyelembe a fent említett maximálisan megengedett frakció/szemcseméretet). Ha az anyag, amelyből a fémes ferromágneses szennyeződéseket (tisztítandó anyag) el kell választani, nem található az alábbi felsorolásban, ne használja ezt a terméket, és lépjen kapcsolatba velünk további felvilágosításért és esetlegesen más mágneses szeparátor/rostély ajánlásáért vagy annak jóváhagyásáért, hogy ez a típus is alkalmas az Ön anyagának mágneses elválasztására.

Mágneses ráccsal történő mágneses elválasztásra alkalmas anyagok felsorolása:

- kristálycukor

- porcukor (itt vigyázzunk, hogy ne terheljük túl az anyagot, inkább lassan és egyenletesen oszlassuk el a rács teljes felületén).

- gabonafélék, különböző fajták

- lencse (nagy mennyiségű lencse gyakori használata esetén fennáll a kopás veszélye, kérjük, vegye figyelembe a fedőcsövek esetleges gyorsabb kopását)

- zúzott kakaóbab

- Zúzott PET-palackok (itt vigyázzunk a túlzsúfoltsággal, javasoljuk, hogy lassabban és egyenletesebben terítsük szét a rács teljes felületén, inkább kisebb kapacitású mennyiségek esetén alkalmas).

- gumi regranulátum

- gumimorzsa

- chilimagok

- állati takarmányok, jól morzsolható, a liszthez hasonló jellegű, a durvább frakciókig, de legfeljebb 3 mm-es szemcsemérettel (nem lehet koptató hatású).

- kókuszliszt

- kakaó

- liszt (vigyázzunk, hogy itt ne zsúfoljuk túl az anyagot, ajánlatos lassabban és egyenletesebben eloszlatni az egész felületen).

- mák (csak mákszemek, nem egész mákgubók)

- őrölt kukorica

- hús- és csontliszt

- matcha por

- puding (ívesedés és eltömődés veszélye az anyaggal, lassan és egyenletesen terítsük el az egész területen)

- műanyag granulátum és regranulátum

- műanyag szemcsék (jól zúzott, szálmaradványok nélkül)

- hamu (nem forró, hanem a mágnesrács üzemi hőmérsékletére lehűtve)

- élelmiszeripari minőségű ömlesztett, nem csiszolóanyag-keverékek

- tejpor

- szárított csokoládé

- szárított kókuszdió

- szárított gyógynövények

- szárított fűszerek (finomra őrölt vagy nagyon finomra zúzott)

- szárított instant levesek

- tejsavópor (itt vigyázzunk, hogy ne zsúfoljuk túl az anyagot, inkább lassan és egyenletesen oszlassuk el az egész területen).

- szezámmag

- zománc vagy üvegszál (vegye figyelembe a fokozott kopást és a burkolatcsövek behatolásának fokozott kockázatát)

- Só (kérjük, vegye figyelembe, hogy a felhasznált anyag miatt a használat gyakoriságától függően az élettartam csökkenhet).

- ömlesztett keményítők, pl. kukoricakeményítő

- építőanyagok (jól folyósítható és nem koptató hatású)

- Tápióka gyöngyök

Ismételten hangsúlyozzuk, hogy az anyagoknak száraznak, jól tapadónak (nem lehet íves tulajdonságú), nem koptató hatásúnak kell lenniük, legfeljebb 3 mm átmérőjű (3x3x3 mm) szabályos szemcseméretűnek. Az áteresztőképesség attól függően változik, hogy milyen anyagból kívánja a ferromágneses szennyeződéseket elválasztani, nem lehet egyértelműen meghatározni, minden anyagtípusnál más és más. Amennyiben nem biztos az áteresztőképességben, ne használja ezt a mágnest a tartályban, vegye fel a kapcsolatot értékesítési és műszaki osztályunkkal, hogy más típusú mágneses szeparátort javasoljunk, vagy jóváhagyjuk ennek a típusnak a használatát.

Felhívjuk figyelmét, hogy a fedőcső falvastagsága nagyon kicsi a felületén fellépő nagy mágneses indukció (mágneses erő) és szakítóerő miatt. Ezért kérjük, vegye figyelembe azt a magasságot is, ahonnan az anyagot a tartályban lévő mágnesre fogja önteni (ütközési magasság). Az a magasság, ahonnan az anyagot a tartályban lévő mágnesre öntik, nem haladhatja meg az 1 m-t. Ez azonban minden anyagtípusnál egyedi. Nem lehet pontosan meghatározni és előírni, hogy melyik anyagot milyen magasságból kell kiönteni. Nagy magasságból történő kiöntés esetén a fedőcsövek meghajolhatnak vagy kilyukadhatnak, és az egész termék megsérülhet. Ha az a magasság, ahonnan az anyagot a mágneses tartályra kell önteni, 1 m-nél nagyobb, ne használja ezt a terméket, és vegye fel a kapcsolatot értékesítési és műszaki osztályunkkal, hogy más típusú mágneses szeparátort ajánljunk, vagy engedélyezzük ennek a típusnak a használatát.

Ez a mágnes felveszi (leválasztja) az 1 µm-es és kisebb méretű fémes ferromágneses részecskéket (jellegzetesen ferromágneses, mérhetetlen, mágneses por) 3 mm-es méretig (3x3x3 mm), ami a mágnesre a tartályba eső és a mágnesre önthető anyag maximális frakciója (mérete). Ritka esetekben ez a mágnes nagyobb, 5 mm-es (5x5x5 mm) méretű fémtárgyakat is képes befogni a tartályban. Feltételezzük azonban, hogy ezek a szennyeződések véletlenszerűen fordulnak elő, a rostálandó anyag teljes óránkénti kapacitásának legfeljebb 1%-áig (feltételezzük, hogy a mágneses rácsot rendszeresen megtisztítják a ferromágneses szennyeződésektől, ez nem jelenti azt, hogy a nagyobb, ferromágneses szennyeződések teljes 1%-a a tartály mágnesén maradhat a rostálandó anyag óránkénti kapacitásának teljes időtartama alatt). Ezeknek a nagyobb ferromágneses szennyeződéseknek a tartalma nem lehet magasabb. Ha ezen nagyobb ferromágneses szennyeződések jelenléte az Ön anyagában magasabb, ne használja ezt a tartálymágnest, és vegye fel a kapcsolatot értékesítési és műszaki osztályunkkal szakértői tanácsért.

A mágnest nem érhetik az általunk megadottnál nagyobb tárgyak (max. 3 mm átmérő, 3x3x3 mm), kivéve a ferromágneses szennyeződéseket, amelyeket fentebb véletlenszerű mennyiségben ismertetünk. Abban az esetben, ha nagyobb ferromágneses vagy egyéb szennyeződések jelenléte miatt aggódunk, akkor a szitát max. 3 mm-es szembőséggel kell előre beállítani, hogy ezek a nagyobb, nem kívánt tárgyak felfogásra kerüljenek, mielőtt a mágnes a tartályba kerülne (a szita felszerelése után meg kell fontolni a mágnes tartályba való kapacitásának, áteresztőképességének csökkentését). A szitát a tartálymágnes szállítása nem tartalmazza. Kérjük, vegye figyelembe azt is, hogy az Ön anyaga nagy mennyiségű finom fémes szennyeződést tartalmazhat (nagyon finom, 1 µm-nél kisebb méretű fémes mágneses por), amely bevonhatja a mágnescsöveket, és a tartálymágnest átjárhatatlanná teheti (a finom mágneses részecskék a tartály anyagát is összecsomagolják, és az egész rendszert túlterhelik). Ugyanakkor a tartálymágnes mágneses ereje/hatékonysága nagymértékben csökken. Abban az esetben, ha a mágneses csövek közvetlenül azután, hogy elkezdte átvezetni az anyagot a tartálymágnesen, bevonatot kapnak és teljesen "elbújnak" a vasporban, ez nem a tartálymágnes hibája, hanem a mágneses elválasztást kell erősítenie egy másik mágneses szeparátorral, vagy gyakrabban kell tisztítani a tartálymágnest, az Ön anyaga valószínűleg nagyon nagy mennyiségű ferromágneses részecskét tartalmaz.

Ha nem tudja biztosítani:

- 3 mm-nél (3x3x3 mm) nagyobb átmérőjű részecskék hiánya az anyagban.

- kevesebb mint 1% nagyobb ferromágneses részecskék (5 mm-ig) óránkénti kapacitása

- minimális fémes finom por az anyagában

ne használja ezt a mágneses rácsot, és vegye fel a kapcsolatot értékesítési és műszaki osztályunkkal, hogy más típusú mágneses szeparátort javasoljon, vagy jóváhagyja ennek a típusnak a használatát.

A tartály mágnesét úgy tervezték, hogy a lehető legtöbb ferromágneses fémszennyeződést felfogja. Minden azonban attól függ, hogy mennyi ilyen ferromágneses szennyeződés van jelen az anyagában. Nem lehet garantálni az összes ferromágneses szennyeződés felfogását. Mindig figyelembe kell venni az adott technológiát és kapacitásokat. Szükség esetén más típusú mágneses elválasztást/mágneses rácsokat/mágneseket kell előzetesen kijelölni vagy a tartályhoz hozzáadni. Kérjük, ne hagyatkozzon kizárólag erre az egy tartályos mágnesre. Ha bizonytalan, ne használja ezt a típusú tartálymágnest, és bármikor forduljon mágneses leválasztási szakértőinkhez.

Ha a tartálymágnest saját szerkezetében (doboz, tartály, csúszda...) helyezi el, kérjük, vegye figyelembe, hogy ezek a szerkezetek nem készülhetnek fémből (mágneses) anyagból. Sérülésveszély és a mágneses erő jelentős csökkenése áll fenn. Minden olyan szerkezetnek, amelyben a mágnes a tartályban van elhelyezve, nem mágneses anyagból kell készülnie. A fém (mágneses) szerkezetek minimális távolsága a mágnestől a tartályig 200 mm.

Ne használjon tartályos mágnest rozsdamentes acél (általában inoxnak nevezik) szétválasztására, még akkor sem, ha az mágnesesnek/paramágnesesnek tűnik (ilyenek például különböző zúzókon vagy más deformációs formákon való áthaladás után, ahogyan ezek a paramágneses rozsdamentes acélok különböző sziták készítésére is felhasználhatók).

A tartályos mágnes nem alkalmas nem mágneses, nem ferromágneses fémek mágneses leválasztására, sem ferromágneses fémeket tartalmazó alkatrészek vagy részek (pl. műanyag alkatrészek préselt fémrészekkel, zúzott ablakkeretek maradék fémcsíkokkal, fa pelletek préselt finom drótokkal...) mágneses leválasztására. Amennyiben ilyen ferromágneses szennyeződéseket kell leválasztania, ne használja ezt a mágnest a tartályban, és vegye fel a kapcsolatot a mágneses leválasztás területén dolgozó szakértőinkkel, akik tanácsot adnak Önnek, hogy milyen más mágneses leválasztót használjon, vagy milyen típussal egészítse ki leválasztó készletét.

Felhívjuk figyelmét, hogy a tartálymágnes tisztítása során nem használható nyomás alatt álló víz, illetve a mágnesmagok nem áztathatók be. A tisztításhoz csak száraz ruhát vagy jól megszárított, nyomás alatt álló levegőt szabad használni a visszamaradt fémszennyeződések és a leválasztott anyag lefújásához.

Legyen nagyon óvatos, amikor a tartálymágnest tisztítja, a mágneses magok nagyon erősek, és a fémtárgyakhoz való rögzítésük csípő, zúzó sérüléseket okozhat. Ne helyezze semmiféle mágneses tárgyra (asztalok, munkapadok, lépcsők, padlók...).

Ez a tartálymágnes nem használható olyan környezetben, amely robbanásveszélyesnek minősül (ATEX).

A tartálymágnes csak belső használatra szolgál. Ne szerelje fel kültéren.

Mágneses indukciós mérési eljárás

A méréseket egy szabványos gaussmérővel végezzük, 0,75 mm-es szondával a legnagyobb mágneses indukciójú ponton - a pólusnyúlványok helyén vagy a mágneses áramkör ívének legalacsonyabb pontján. Ismételje meg a vizsgálatot háromszor, mindig a mágneses kör egy másik pontján, és számítsa ki az átlagos mágneses indukciót.

A leszakadó erő mérési eljárása

Mérjen egy 10 mm átmérőjű és 20 mm magasságú, csiszolt acél mércével. A méréseket a legnagyobb szakítóerővel rendelkező ponton - a pólusnyúlványok pontján vagy a mágneses kör ívének legalacsonyabb pontján - kell elvégezni. Jegyezzük fel, hogy milyen erőnél szakadt le az etalon. Ismételje meg a vizsgálatot háromszor, és számítsa ki az átlagos leszakadási erőt.

Tájékoztatásul: 10 N = kb. 1 kg.

A mérés megerősítéseként és a mért értékek garanciájaként minden egyes mágneses szeparátorhoz eredeti mérési jegyzőkönyvet állítunk ki és mellékelünk (a jegyzőkönyvön feltüntetjük a raktár- és sorozatszámot), amelyet csak az Ön egyedi tartálymágnesére állítottunk ki.

Üzemi hőmérséklet:

-20 °C-tól +120 °C-ig (-4 °F-től +248 °F)

A tartálymágnes 120 °C-os hőmérséklet-ellenállású mágnesekkel van felszerelve. Ezért csak ezen a maximális üzemi hőmérsékleten használható. Kérjük, vegye figyelembe, hogy ebben az esetben a teljes tartálymágnes szerkezet felmelegszik erre a magas hőmérsékletre. Ebben az esetben a tartálymágnes nem kezelhető rendes munkakesztyűvel, hanem hőálló kesztyűvel kell kezelni.

Az üzemi hőmérséklet túllépése bizonyos esetekben lehetséges, de fontos megjegyezni, hogy ez a berendezés működésének romlásához vagy élettartamának lerövidüléséhez vezethet. Ebben az esetben konzultálni kell a gyártóval annak tisztázása érdekében, hogy a berendezés milyen mértékben tehető ki károsodás nélkül magasabb hőmérsékletnek, és milyen mértékben tartható fenn a biztonságos működés.

FIGYELEM:

A keletkező szakítóerő és mágneses indukció számos tényezőtől függ - pl. a mérőeszköz méreteitől, a mérőeszköz és a vizsgálandó mágneses kör közötti légréstől, a mérőszonda vastagságától, a felület szennyeződésétől, a mérőeszköz felületkezelésétől stb. A szakítóerő és a mágneses indukció bejelentett értékeit a vizsgálati környezet által adott ideális körülmények között mértük. Ezek az értékek azonban az adott típusú környezettől függően változhatnak, ahol pl. az üzemi körülmények és a későbbi kopás befolyásolhatja a termék hatékonyságát, a mérési eredményeket. A megadott értékek ezért tájékoztató jellegűnek tekintendők, és az esetleges eltérések nem tekinthetők hibának. A mágneses indukció és a szakítóerő pontos értékének meghatározásához egy adott esetben tényleges mérést kell végezni. Ha a leszakadó erő értékei nem elegendőek az Ön számára, mert nem felelnek meg a megadott értékeknek, akkor 30 napon belül a kezelési tájékoztatóban meghatározott feltételek mellett élhet a garantált visszaküldési lehetőséggel, és más típusú mágneses szeparátort vásárolhat. Ez a 30 nap csak az áru tesztelésére szolgál, ezt követően az eladó visszautasíthatja a visszaküldést.
